华岐镀锌钢管跨地接线

　　华岐镀锌钢管跨地接线核心要求是：螺纹/沟槽连接时必须用专用接地卡+≥4mm²铜芯软线跨接，严禁熔焊破坏锌层;法兰/沟槽等导电可靠连接可免跨接，全程需与PE/PEN干线有效贯通。以下是详细技术要点与操作规范。

　　核心规范依据(GB 503032015)

　　1. 镀锌钢导管严禁熔焊跨接，螺纹连接处两端用专用接地卡固定跨接地线，两卡间连线为铜芯软导线(如BVR)，截面积≥4mm²。

　　2. 非镀锌钢导管螺纹连接才需焊接跨接;镀锌管若采用法兰/沟槽(卡箍)等导电连续的连接方式，且连接处电阻≤0.03Ω，可免跨接。

　　不同连接方式的跨接做法

　　1. 材料准备：专用接地卡(适配管径)、BVR4mm²铜芯软线、剥线钳、压线钳、万用表、涮锡工具。

　　2. 表面处理：清除钢管连接处表面锌层氧化膜、油污，保证接地卡与钢管接触良好;严禁用砂轮机打磨大面积锌层。

　　3. 跨接安装：

　　接地卡对称夹在接头两侧钢管上，螺栓紧固至规定扭矩。

　　软线两端剥去1015mm绝缘，涮锡后穿入接地卡接线孔，压线固定，线体自然弯曲无受力。

　　4. 导通测试：用万用表测跨接前后连接处电阻，确保≤0.03Ω;全程接地路径需与PE/PEN干线可靠连接。

　　5. 防腐处理：跨接完成后，在接地卡及附近钢管表面涂刷富锌漆，修复局部破损锌层，防止锈蚀。

　　常见误区与规避

　　严禁熔焊跨接：熔焊会彻底破坏镀锌层，导致钢管快速锈蚀，且不符合规范要求。

　　不省略跨接：螺纹连接因丝扣间隙大、接触电阻高，必须跨接以保障接地可靠性，不可仅依赖螺纹导电。

　　线径不缩水：跨接线径必须≥4mm²，过小会影响短路电流承载能力，引发安全隐患。

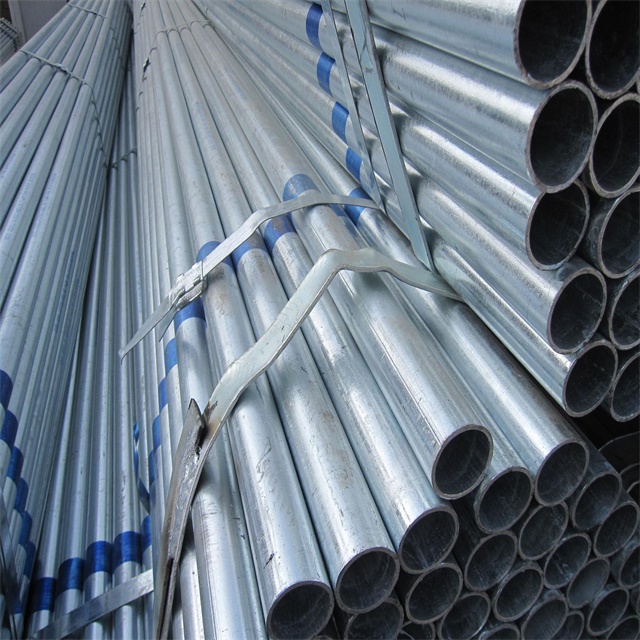

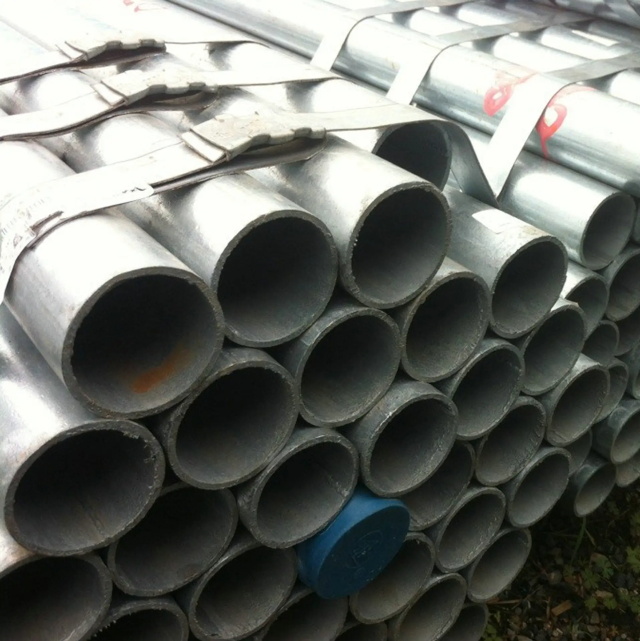

　　华岐镀锌钢管适配要点

　　华岐镀锌钢管锌层厚度≥70μm(高于国标≥60μm)，施工时更需避免破坏锌层。建议优先选用与管径匹配的接地卡，跨接后及时补涂富锌漆，以延长钢管使用寿命并保证接地长期有效。
